簡介

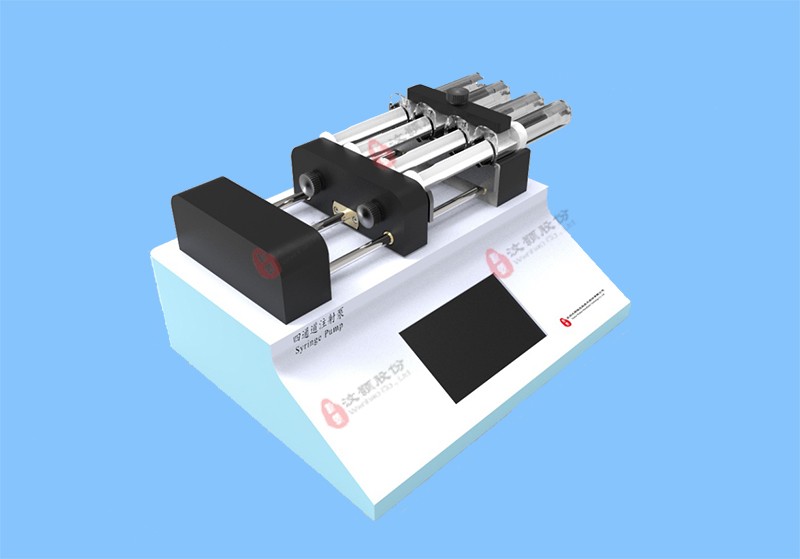

四通道注射泵（WH-SP-04）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。

該設備是一款注液和吸液相結合的注射泵，使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

點擊下載四通道注射泵說明書V1.0>>

技術參數

工作模式：注液、吸液、先注再吸、先吸再注；

通道數量：4個；

最大行程：130 mm；

注射器規格：10 uL－30 mL；

行程分辨率：0.078 um；

每微步注射量：0.428 uL（4支10 mL注射器）；

線速度范圍：4.68 um/min－133 mm/min；

最大線性推力：35 kgf；

控制精度：≤±0.5%（行程≥最大行程的 30%時）；

設置方式：全觸屏設置；

控制方式：觸摸屏、USB（RS485）；

顯示方式：5寸彩色液晶屏，分辨率854*480，同屏幕顯示多個參數，動畫顯示運行狀態；

重量：4－4.5 kg；

工作電壓：DC 24V；

外形尺寸：300×250×165 mm；

工作環境：溫度 0℃－40 ℃，相對濕度＜80%。

功能特點

1.2.1 注射器型號確定

（1）從列表中查找

        廠商品牌中有標準的注射器列表，選中注射器型號后，程序自動調入對應的內徑值。

（2）自定義輸入

        如果注射器程序列表中沒有用戶使用的注射器，可以直接輸入注射器的型號與內徑值。該設備可以存儲多組用戶自定義的注射器內徑值。

1.2.2 目標參數輸入

目標參數包括：液量、流速、時間。選擇輸入任意兩個參數，另一個參數系統直接得出。

1.2.3 掉電記憶

當設備運行時電源被中斷，恢復上電后可選擇是否繼續按照之前的參數繼續工作。

1.2.4 堵車報警

在設備工作過程中，若注射泵的推進機構被堵死，注射泵會停止推進機構的工作并發出鳴笛報警。

1.2.5 校準

通過校準流量可以得到更加準確的分配液量。

圖形界面特點

?注射器規格庫的顯示，可以根據需要選擇合適的類型；

?運行參數的設置與實時顯示；

?運行范圍設定與監控；

?運行進度的實時監控。

特征圖解

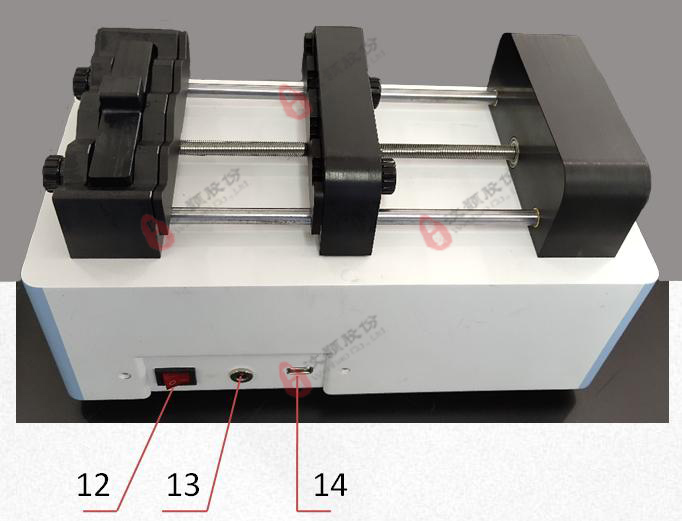

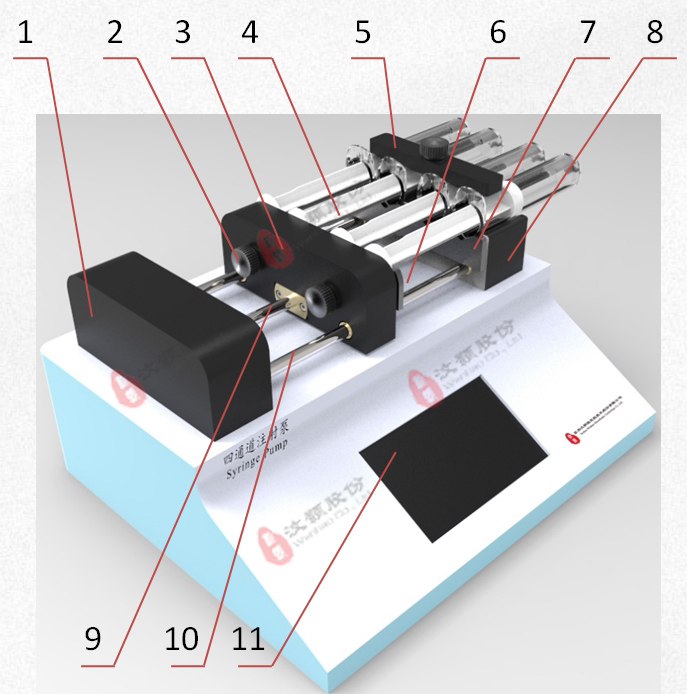

（1）絲桿軸支撐塊；（2）緊固旋鈕；（3）注射器推塊；（4）注射器；（5）注射器壓塊；（6）注射器尾部壓板（7）注射器擋板；（8）軸支撐塊；（9）絲桿；（10）導向軸；（11）屏幕；（12）電源開關；（13）DC24V 電源插口；（14）USB接口。
