微流控芯片是通過微細加工技術將微管道，微泵，微閥，微儲液器，微電級，微檢測原件和連接器等功能元件像集成電路一樣，使它們集成在芯片材料（基片如：PDMS、PMMA、硅、紙、玻璃等）上的微全分析系統。面積一般約為幾平方厘米。微流體的可控性是微流控芯片區別于點陣式芯片的基本特征，也是其被稱為“主動式”芯片的原因。

1.微流控芯片流體的驅動和控制基本概念

驅動：通過外力的作用驅動微流控芯片內的液體。

控制：控制流體的速度、方向開啟關閉流動及混合液的流動。

簡單來說，微流控芯片的主要形態特征是各種構型的微通道網絡、微閥、微泵的集合體。一般地，在微流控系統中，主要是通過泵實現流體的驅動，它起著傳輸液流和分配液流的作用，掌控著整個過程的成敗，是實現微流體控制的前提和基礎。

如何使流體在通道中實現快速、均勻的混合和微型化、良好的控制、集成化的驅動，是微流控芯片發展中首先需要解決的關鍵問題。隨著微流控芯片分離分析研究的擴展,芯片內的微通道往往需制成更復雜的網絡結構，存在不同的交匯區域。微流控芯片上所需完成的是通道內流體的速度和流向的控制，完成自動化進樣、分離、檢測等單元，這樣，對流體的驅動與控制就成為了微流控芯片所需解決問題的重中之重。

微流體控制是微流控芯片實驗室的操作核心，涉及的進樣，混合，反應，分離等過程無一不是在可控流體的運動中完成，閥則是流體控制的核心部分。基本的微流控技術有驅動（微泵）控制，微閥控制，芯片微通道構型控制，通道表面性質控制等，微流體的控制與驅動以電滲控制和微閥操作控制技術為主，微系統的層流效應與分子擴散效應也起著十分重要的作用。

電滲控制是指電場作用下，微通道中液體沿通道內壁作定向移動的現象、影響電滲流的因素包括通道表面的組成一緩沖液性質，外加電場強度，溫度等，通過對這些影響因素的調節，改變通道內壁表面的電荷性質和密度，調節微通道網絡中不同節點的電壓值，就可控制電滲流即微流體的遷移速度和運行方向，完成較為復雜的混合，反應和分離等操作。

有報道利用聚合高分子電解質涂層，進行聚苯乙烯和丙烯酸為基質的微芯片通道內表面的涂層改性，從而控制微系統中液體的流動方向，甚至可以在一個通道內實現兩個流向相反的液流的同時操作。

2.微流控芯片流體驅動設備

注射泵、恒壓泵、離心進樣儀（離心機）等。

2.1微流控的流體驅動方式

微流控的驅動方式有多種，根據不同的驅動原理，產生了多種微流體驅動方式。

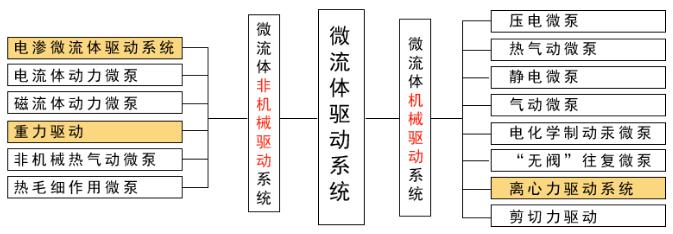

微流體驅動系統分為：微流體機械驅動系統和微流體非機械驅動系統兩大類。（汶顥可提供各種型號微泵、微閥等微流體實驗儀器設備）

微流體機械驅動系統又分為：壓電微泵、熱氣動微泵、靜電微泵、氣動微泵、電化學控制汞微泵、“無閥”往復微泵、離心力驅動系統、剪切力驅動。

微流體非機械驅動系統又分為：電滲微流體驅動系統、電流體動力微泵、磁流體動力微泵、重力驅動、非機械熱氣動微泵、熱毛細作用微泵。

3.微流控芯片流體控制設備

電磁閥、轉向閥、單向閥等。

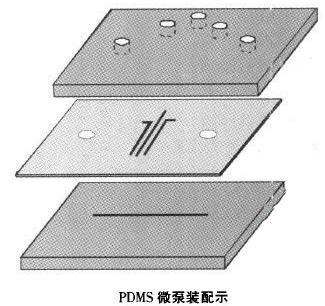

微流體PDMS芯片流體控制設備微泵裝配示意圖
